LZ系列流量指示视镜
发表时间：2019-11-08 02:58浏览量：1786
用途
LZ系列流量指示视镜是管路视镜的一种。该系列产品与设备之间采用法兰或螺纹两种形式连接，可垂直或横向安装于管路中。主要由连接法兰（或管螺纹），玻璃视镜、接管法兰、主体、压盖法兰及浮球或平衡翻板或叶轮等部件组成。当管路内有流体通过时，视镜内的浮球或翻板或叶轮等在流体的冲击下，浮球浮起、平衡翻板翻开、叶轮转动，通过浮球浮起的高度、翻板翻开角度的大小、叶轮转动的快慢程度可宏观的观察到管路中流体流
量的大小。广泛地应用于石油、化工、电力、冶金、医药等领域。
产品分类
|
公称直径 (DN) |
设计温度 (℃) |
公称压力 (MPa) |
公称直径 (DN) |
接液材质代号 | 连接法兰标准 |
|
LZF型浮球式 流量指示视镜 |
0～60 | 0.25～0.6 | 15～200 |
Ⅰ碳钢 Ⅱ不锈钢 Ⅲ全不锈钢 |
HG/T20592-2009 RF或管螺纹(内) |
|
LZP型平衡翻板式 流量指示视镜 |
-20～200 | ||||
|
LZX型小叶轮式 流量指示视镜 |
|||||
|
LZD型大叶轮式 流量指示视镜 |
备注：1、法兰连接型均按HG/T20592-2009标准制造，螺纹连接型为直管内螺纹，如有特殊要求请注明。
2、以上各型号仪表均可按用户要求的温度、压力和材质特殊制做。

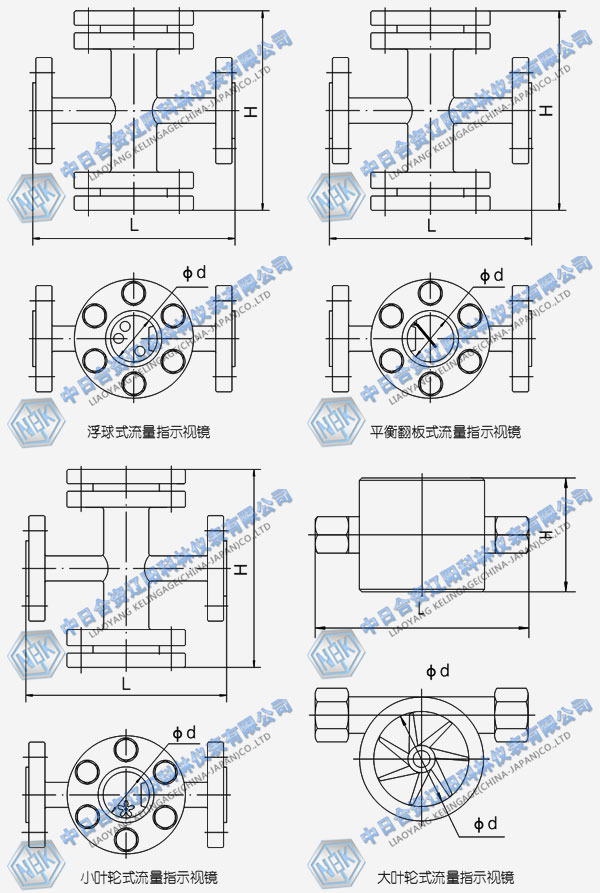

结构形式
技术参数
浮球式、平衡翻板式和小叶轮式流量指示视镜技术参数
|
公称直径 (DN) |
公称压力：PN0.25MPa | 公称压力：PN0.6MPa | ||||
| L | H | 总重(kg) | L | H | 总重(kg) | |
| 15 | 200 | 181 | 7.0 | 200 | 189 | 8.3 |
| 20 | 200 | 181 | 7.6 | 200 | 189 | 8.9 |
| 25 | 200 | 181 | 8.0 | 200 | 189 | 9.3 |
| 32 | 260 | 226 | 15.0 | 260 | 234 | 16.7 |
| 40 | 260 | 226 | 16.0 | 260 | 234 | 18.0 |
| 50 | 320 | 266 | 25.5 | 320 | 278 | 30.0 |
| 65 | 320 | 266 | 27.5 | 320 | 278 | 32.6 |
| 80 | 360 | 300 | 34.0 | 360 | 308 | 37.0 |
| 100 | 360 | 300 | 36.5 | 360 | 308 | 40.0 |
| 125 | 440 | 350 | 47.5 | 440 | 356 | 51.0 |
| 150 | 440 | 350 | 52.0 | 440 | 356 | 53.0 |
| 200 | 480 | 430 | 70.0 | 480 | 424 | 71.0 |
大叶轮式流量指示视镜技术参数
|
公称直径 (DN) |
公称压力：PN0.25MPa | 公称压力：PN0.6MPa | ||||
| L | H | 总重(kg) | L | H | 总重(kg) | |
| 15 | 200 | 91 | 4.0 | 200 | 95 | 4.3 |
| 20 | 200 | 91 | 4.6 | 200 | 95 | 4.9 |
| 25 | 200 | 91 | 5.0 | 200 | 95 | 5.3 |
| 32 | 260 | 113 | 10.0 | 260 | 117 | 10.7 |
| 40 | 260 | 113 | 11.0 | 260 | 117 | 12.0 |
| 50 | 320 | 113 | 18.5 | 320 | 139 | 22.0 |
| 65 | 320 | 113 | 20.5 | 320 | 139 | 24.6 |
| 80 | 360 | 150 | 25.0 | 360 | 154 | 27.0 |
| 100 | 360 | 150 | 27.5 | 360 | 154 | 30.0 |
| 125 | 440 | 175 | 35.5 | 440 | 178 | 38.0 |
| 150 | 440 | 175 | 39.0 | 440 | 178 | 40.0 |
| 200 | 480 | 215 | 54.0 | 480 | 212 | 55.0 |
