LZY系列堰式流量视镜
发表时间：2019-11-08 02:58浏览量：1877
用途
LZY系列堰式流量视镜是管路视镜的一种。该系列产品与管路之间采用法兰连接，水平安装于管路中。主要由
连接法兰、玻璃视镜、主体、压盖法兰等零部件组成。主要用于石油、 化工、电力、冶金、医药等领域的机械润
滑系统或管路设备中，当管路内有流体通过时，可宏观的观察到管路中流体流量的大小，并可测量温度和加装液
位变送器，是管路设备中必备的产品。
产品分类
| 仪表名称、型号 |
设计温度 (℃) |
公称压力 (MPa) |
公称直径 (DN) |
接液材质代号 | 连接法兰标准 |
|
LZY-Y1型 堰式流量视镜 |
0～200 | 0.6～2.5 | 32～150 |
Ⅰ碳钢 Ⅱ不锈钢 Ⅲ全不锈钢 |
HG/T20592-2009RF |
|
LZY-Y2型 堰式流量视镜 |

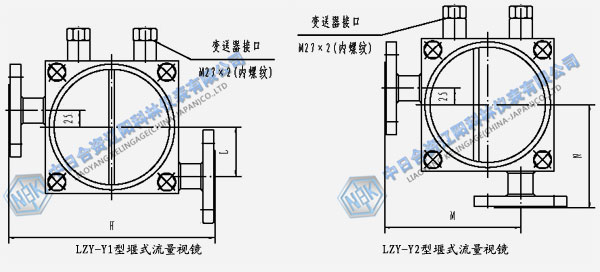

结构形式
技术参数
堰式流量视镜技术参数
|
公称 直径 (DN) |
公称压力：PN0.6MPa | 公称压力：PN1.0MPa | 公称压力：PN1.6MPa | 公称压力：PN2.5MPa | ||||||||||||
| LZY-Y1型 | LZY-Y2型 | LZY-Y1型 | LZY-Y2型 | LZY-Y1型 | LZY-Y2型 | LZY-Y1型 | LZY-Y2型 | |||||||||
| H | L | M | N | H | L | M | N | H | L | M | N | H | L | M | N | |
| 32 | 300 | 74 | 200 | 150 | 310 | 74 | 205 | 155 | 310 | 74 | 205 | 155 | 310 | 74 | 205 | 155 |
| 40 | 320 | 80 | 215 | 160 | 330 | 80 | 210 | 165 | 330 | 80 | 210 | 165 | 330 | 80 | 210 | 165 |
| 50 | 340 | 75 | 215 | 160 | 340 | 75 | 225 | 170 | 340 | 75 | 225 | 170 | 340 | 75 | 225 | 170 |
| 65 | 360 | 77 | 230 | 170 | 360 | 75 | 240 | 180 | 360 | 75 | 240 | 180 | 370 | 75 | 240 | 185 |
| 80 | 370 | 70 | 240 | 180 | 370 | 68 | 245 | 185 | 370 | 68 | 245 | 185 | 380 | 68 | 250 | 190 |
| 100 | 390 | 70 | 255 | 195 | 390 | 68 | 260 | 195 | 390 | 68 | 260 | 195 | 400 | 68 | 265 | 200 |
| 125 | 390 | 56 | 255 | 195 | 390 | 53 | 260 | 195 | 390 | 53 | 260 | 195 | 400 | 53 | 265 | 200 |
| 150 | 420 | 56 | 280 | 210 | 420 | 50 | 280 | 210 | 420 | 50 | 280 | 210 | 430 | 50 | 285 | 215 |
